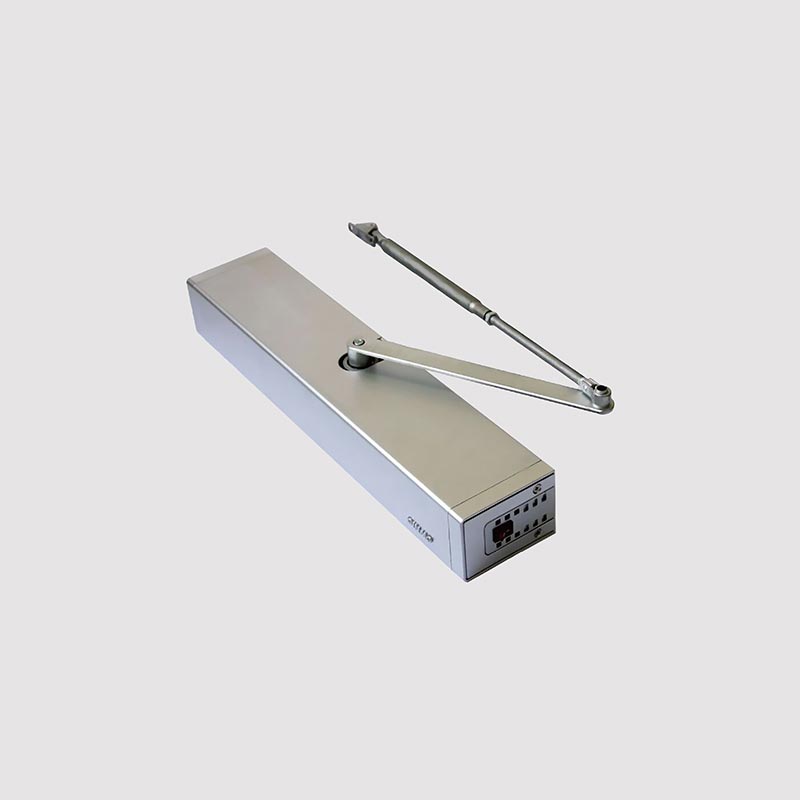

Автоматический поворотный привод 300 кг

OWNIC — китайский производитель, способный поставлять высококачественные автоматические поворотные механизмы грузоподъемностью 300 кг. По сравнению с моделью весом 150 кг этот привод для распашных дверей обеспечивает превосходные характеристики с точки зрения устойчивости к ветру, работы на высоких частотах и ​​управления высоким крутящим моментом, что делает его идеально подходящим для промышленных дверных систем.

Технические данные:

Как работает автоматический поворотный механизм массой 300 кг?

1. Триггерный сигнал: открытие двери может быть вызвано различными способами, такими как инфракрасные или микроволновые датчики, ручные кнопки, системы контроля доступа и т. д.

2. Обработка системы управления: после получения сигнала контроллер оценивает входные данные, проверяет выполнение условий открытия и выдает команду на активацию системы привода.

3. Механический рычаг с приводом от двигателя. Мощный двигатель активируется и, используя редукционный механизм для выдачи стабильного крутящего момента, приводит в движение механический рычаг или систему рычагов.

4. Процесс открытия двери: Механический рычаг заставляет дверь вращаться вокруг петель, открывая ее на заданный угол. В этом процессе используется механизм «мягкого старта», предотвращающий внезапные толчки, гарантирующий плавное открытие даже тяжелой двери весом 300 кг.

5. Удержание открытого состояния: дверь остается в открытом положении в течение определенного времени, которое можно регулировать.

6. Процесс автоматического закрытия: система управления выдает команду закрыть дверь; двигатель меняет направление, и дверь закрывается медленно, чтобы предотвратить захлопывание или удар, тем самым обеспечивая безопасную работу даже с тяжелыми дверями.

Каковы методы установки привода автоматических распашных дверей массой 300 кг?

Из-за особых требований, связанных с перемещением тяжелых дверных панелей, автоматический привод распашных дверей массой 300 кг предъявляет высокие требования к монтажным конструкциям, распределению нагрузки и пространственной планировке. Существует три основных метода установки, каждый из которых подходит для различных архитектурных условий, типов дверей и требований дизайна; На этапе консультации по проекту мы проанализируем вашу конкретную ситуацию и предоставим индивидуальные рекомендации.

I. Тип рычажного механизма с верхним креплением

Для приводов распашных дверей это наиболее распространенный и гибкий метод установки. Основной моторный блок крепится на стене или балке непосредственно над дверной перемычкой. Высокопрочный соединительный рычаг одним концом соединяется с выходным валом двигателя, а другой конец шарнирно прикреплен к верхней части дверного полотна. Дверное полотно вращается вокруг своих первоначальных петель, что исключает необходимость замены существующих дверных осей.

Преимущества:

Удобен для ремонта: не требует модификации пола, что делает его идеальным для модернизации существующих зданий.

Простота обслуживания: основной блок открыт, что позволяет проводить осмотр и ремонт, не снимая дверцу.

Низкая стоимость: не требуется никаких встроенных компонентов или сложных строительных работ.

Требования к установке:

Верхняя дверная перемычка должна быть изготовлена ​​из прочного бетона или стали; Использование легких стальных конструкций строго запрещено. Свободное пространство по высоте должно составлять ≥ 2100 мм, а монтажные отверстия для рычага должны быть предварительно просверлены в верхней части дверного полотна.

II. Верхний тип с зубчатым приводом

Если ваш проект требует высокой точности или высокого уровня герметичности, мы можем порекомендовать этот метод установки. Двигатель и редуктор интегрированы в верхний шарнирный узел. Дверное полотно крепится с помощью специализированных несущих петель, встраиваемых в верхние и нижние поворотные гнезда; двигатель непосредственно приводит в движение верхний поворотный вал, тем самым вращая все дверное полотно.

Преимущества:

Плавная работа: отсутствие качающегося рычага гарантирует, что дверное полотно остается стабильным и не шатается.

Отличная герметичность: обычно используется в чистых помещениях и лабораториях; в сочетании с уплотнительными лентами достигается высокая степень воздухонепроницаемости.

Эстетическая простота: отсутствие открытого рычага приводит к более чистому и обтекаемому внешнему виду.

Превосходное распределение нагрузки: вес двери распределяется между верхними и нижними шарнирами, что продлевает срок службы петель.

Требования к установке:

Требуется устройство нового дверного проема или полная структурная реконструкция существующего проема. Опорная пластина для нижней поворотной розетки должна быть заделана в пол, а несущая стальная пластина должна быть заделана в верхнюю конструкцию. В самом дверном полотне требуется специально вырезанное центральное отверстие для размещения верхнего поворотного вала. К этому методу следует подходить с осторожностью в проектах реконструкции существующих построек, и в таких случаях его не рекомендуется использовать.

III. Подземная гидравлическая система

Это скрытое решение, предназначенное для высококлассных коммерческих помещений и помещений, в которых отсутствуют верхние конструктивные элементы. Гидравлический цилиндр и двигатель встроены в заглубленный в землю корпус; толкатель выступает вверх от пола и соединяется с нижним краем дверного полотна, заставляя дверь поворачиваться наружу от основания при открывании.

Преимущества:

Полностью скрыто: наверху нет видимого оборудования, что позволяет сохранить эстетическую целостность фасада здания.

Подходит для конструкций без балок: идеально подходит для помещений со стеклянными навесными стенами или подвесными потолками из гипсокартона.

Повышенное ощущение важности: часто используется для входов в роскошные розничные магазины, музеи и частные виллы для создания грандиозного церемониального эффекта.

Требования к установке:

Поверхность земли требует рытья траншей и предварительных работ по заделке грунта; готовая поверхность должна пройти гидроизоляционную обработку для предотвращения коррозии, вызванной скоплением воды. В случае неисправности крышку доступа необходимо поднять для проведения технического обслуживания, что может быть относительно неудобно. Кроме того, эта система предъявляет строгие требования к ровности и ровности пола. Если в вашем проекте эстетике уделяется особое внимание и при условии, что условия на объекте совместимы, этот метод установки станет отличным выбором.

Часто задаваемые вопросы

Вопрос: В чем принципиальная разница в принципах работы между приводом распашных дверей весом 300 кг и моделью весом 150 кг?

О: Основная логика работы идентична; однако аппаратное резервирование существенно отличается.

Двигатель: Двигатель привода автоматических распашных дверей массой 300 кг отличается более высокой выходной мощностью и более толстыми радиаторами.

Материал шестерни: для агрегата массой 300 кг требуются шестерни, изготовленные с высокой точностью и полностью из стали, чтобы выдерживать огромные силы сдвига.

Прочность пружины: при оснащении функцией закрытия двери давление внутренней возвратной пружины привода распашной двери массой 300 кг в 2–3 раза больше, чем у стандартных устройств.

Вопрос: Почему скорость открытия привода распашной двери весом 300 кг кажется относительно медленной?

Ответ: Это связано с управлением физической кинетической энергией; если бы дверь весом 300 кг двигалась слишком быстро, генерируемая ею кинетическая энергия представляла бы значительную угрозу безопасности.

В агрегатах для тяжелых условий эксплуатации приоритет отдается стабильности работы при высоком крутящем моменте, а не чистой скорости, чтобы обеспечить возможность мгновенной остановки в любой точке хода ворот.
